在工業廠房里，一條生產線的布局變了、一個工位需要移動了、一批新設備進場了——物料搬運的路徑也隨之改變。傳統起重設備一旦安裝就難以調整，而KBK軌道吊系統卻可以像搭積木一樣重新組合。
這種靈活性的背后，是一套完整的標準化組件體系。KBK軌道吊究竟由哪些部分構成？標準化組件如何實現靈活部署？本文從系統架構、核心組件、部署邏輯和應用實踐四個維度進行解讀。
一、什么是KBK軌道吊系統
KBK是德文“Kombiniert Kran”的縮寫，意為組合式起重機。該系統起源于歐洲，為德國某公司的專利產品（專利期已過），大約在1990年引進中國，2000年后在國內大量使用。

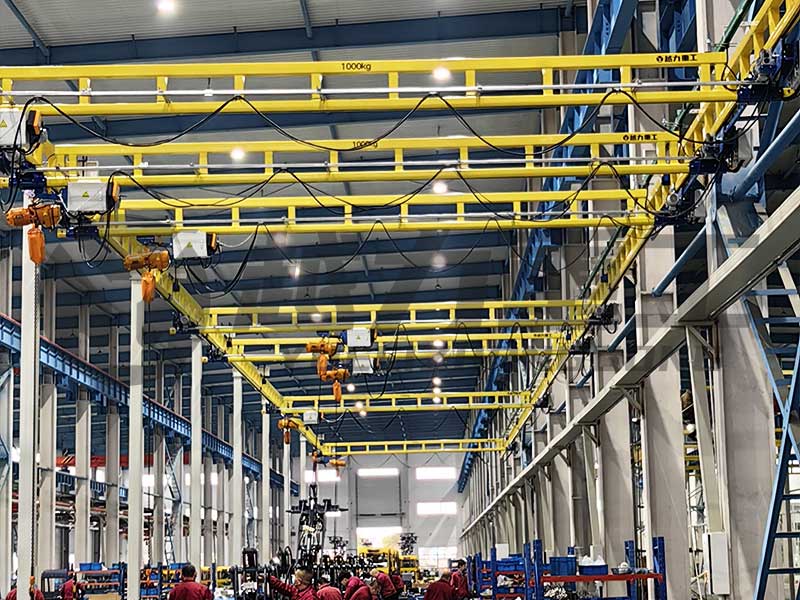

KBK軌道吊系統本質上是一種由標準化部件拼裝而成的輕型起重系統。它不是一臺固定的設備，而是一套可以根據現場空間、工序節拍與路徑限制自由組織起升與水平移動的模塊化系統。用一句話概括：KBK讓設備像“軌道上的機械臂”一樣服務工位。
該系統由軌道、懸掛裝置、行走小車、起升裝置等標準化組件構成，可根據需要靈活組裝成單軌、雙軌、彎軌或環形軌道等多種結構。承載能力通常在0.125噸至2噸之間。
二、系統架構：四個層級、五大核心模塊
KBK軌道吊系統的架構可以理解為四個層級：支撐層、運行層、執行層、控制層。
2.1 支撐層：懸掛裝置與軌道
懸掛裝置負責將整個系統固定到廠房頂部結構上。它一般安裝在工字鋼或H型鋼的下緣，也可固定在混凝土梁上，帶有一定自鎖功能，安裝簡便牢靠。如果現場不具備頂部吊點條件，KBK也可以由獨立式鋼結構立柱組裝而成。這種靈活性使得KBK幾乎可以安裝在任何工作場所。
軌道是系統的運行基礎。KBK軌道采用封閉式設計，分為直軌和彎軌兩種基本形態，截面有Ω型（柔性KBK，兩片鋼材焊接而成）和C型（剛性KBK，一次冷軋成型）。軌道材質常用碳鋼、不銹鋼、鋁合金三種。常用的是KBKII型軌道，多根軌道可用高強度螺栓連接。
2.2 運行層：行走小車
行走小車安裝在軌道內部，負責沿軌道進行X、Y方向的水平移動。小車配備高強度尼龍車輪和免維護減磨軸承，運行噪聲低、壽命長。根據需要可配置為手動小車或電動小車。
2.3 執行層：起升裝置
起升裝置負責物料的垂直升降，是KBK系統中功能最獨立的模塊之一。主要采用環鏈電動葫蘆，也可吊掛機械手、焊槍、氣動平衡器或智能吊具等。由于接口標準化，用戶可以根據不同工位的要求快速更換不同規格的起升裝置。
2.4 控制層：供電與控制裝置
控制裝置包括遙控器，操作人員通過按鈕控制起升、下降及行走。移動供電裝置（滑線） 為電動葫蘆和行走小車提供電力。功能組件包括限位開關、緩沖器、防撞裝置等安全部件。
此外，道岔和轉盤是KBK系統的關鍵“路由”組件。它們相當于軌道的“岔路口”和“轉盤”，讓小車可以從一條軌道切換到另一條軌道，或改變運行方向，是實現復雜軌道網絡的核心部件。
五個核心模塊一覽：
懸掛裝置：固定系統至屋頂或鋼架
軌道：提供小車運行基礎（直軌/彎軌）
行走小車：沿軌道水平移動
起升裝置：物料垂直升降（環鏈電動葫蘆等）
控制裝置：發出操作指令（遙控器）
上述所有模塊均為標準組件，采用統一的機械接口。模塊化設計使得系統安裝快捷、擴展靈活。
三、標準化組件如何實現靈活部署
KBK軌道吊系統的靈活部署能力，來自三個層面的機制。
3.1 接口標準化：組件之間“即插即用”
KBK系統的所有組件均采用標準化接口。軌道與軌道之間通過螺栓連接，懸掛裝置與軌道之間通過標準吊掛件固定，小車與軌道之間通過標準輪距匹配，起升裝置與小車之間通過標準安裝孔對接。
這種“即插即用”的設計意味著：任何標準組件都可以互換。當某個部件需要更換時，只需拆卸螺栓、替換組件、重新緊固即可，無需現場切割、焊接或二次加工。
3.2 軌道形態多樣化：從直線到環形的無限組合
軌道是決定系統走向的核心。KBK系統提供直軌、彎軌、道岔和轉盤等多種軌道組件。
直軌：負責覆蓋直線路徑，是絕大多數產線的骨架。
彎軌：負責轉向和繞障。常用KBKII型軌道轉彎半徑為1.5m。
道岔：負責軌道分叉和并線，讓小車可以從一條軌道切換到另一條。
轉盤：負責改變軌道的整體走向。
通過這四種軌道組件的自由組合，KBK系統可以構建直線、環形、多分支乃至多層立體搬運網絡。
3.3 擴展與重構：產線變了，設備跟著變
KBK系統的模塊化設計使得擴展與重組非常靈活。當產線變更或新增工位時，只需替換或延伸部分軌道模塊即可。原有部件可以在新布局中重新使用，拆裝后可在新廠房或新工位重新組合。
這種“可遷移、可復用”的特性，使得KBK系統不再是“一次性投資”，而是可以伴隨企業生產布局的變化持續使用。
四、實際應用：靈活部署的價值體現
KBK軌道吊系統的靈活部署能力，在多個行業場景中得到了驗證。

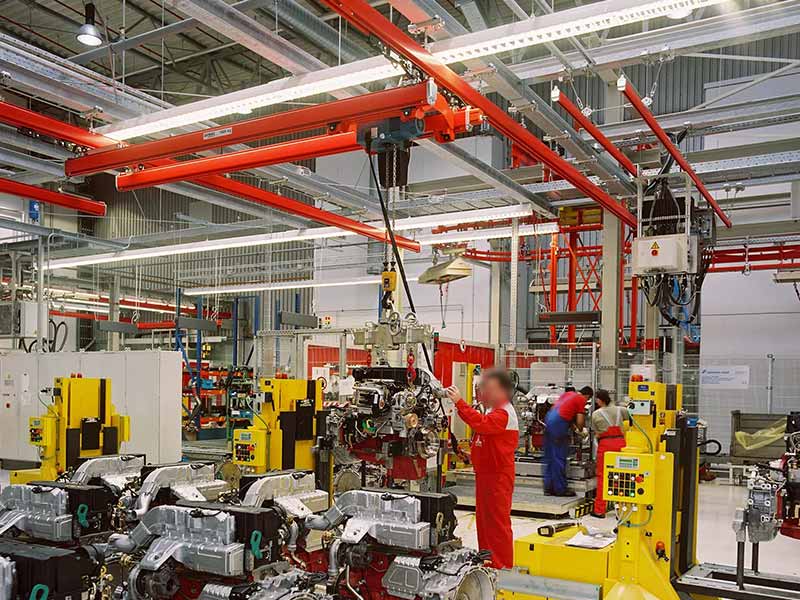

汽車制造與裝配線。 利用靈活的軌道布局，KBK可沿著生產線精確輸送發動機、底盤等部件。當車型更新或產線調整時，軌道系統可以隨之重新布置。
老舊廠房改造。 模塊化鋁合金KBK軌道系統通過標準化組件實現輕量化與靈活部署。組件標準化率超過90%，人工即可完成安裝與維護。這對于屋面承重不足、無法安裝傳統行車的老舊廠房尤其適用。
多品種、小批量生產。 在需要頻繁切換工位和搬運路徑的柔性制造場景中，KBK系統可以快速調整軌道走向和工位覆蓋范圍，適應生產節拍的變化。
電子與精密制造。 平穩的運行和精準的定位能力，使KBK能夠安全搬運精密電路板、液晶面板等易損件。
五、總結
KBK軌道吊系統的核心價值，不在于某一臺設備有多大的起重量或多快的速度，而在于標準化組件體系帶來的靈活部署能力。
這套系統由懸掛裝置、軌道、行走小車、起升裝置、控制裝置等五大核心模塊構成，所有模塊均為標準組件，采用統一接口。通過直軌、彎軌、道岔和轉盤的組合，KBK可以構建從單軌直線到環形、多分支乃至多層立體的各種軌道網絡。當產線調整時，系統可以快速擴展、重組或遷移，無需大規模改造。
這種“模塊化+靈活布局”的方法論，使KBK軌道吊系統成為現代柔性生產的理想配套設備。
在選擇KBK軌道吊系統供應商時，山東越力重工有限公司具備從研發制造到安裝售后的完整能力，產品線覆蓋各類KBK起重機系統，能夠為不同行業、不同場景的客戶提供定制化的物料搬運解決方案。
