柔性軌道采用Ω型焊接結構，適合1噸以下輕載、路徑多變的場景；剛性軌道采用C型一次冷軋成型，適合1-3噸重載、大跨度固定工位；鋁合金軌道采用鋁型材擠壓成型，適合500kg以下高頻輕載、潔凈車間。選型核心看三個因素：載荷重量、跨度大小、環境要求。

一、三種軌道的基本概念

KBK軌道是KBK輕型起重系統的核心承載部件，為行走小車提供運行路徑。根據結構設計和材質的不同，KBK軌道主要分為柔性軌道、剛性軌道和鋁合金軌道三種類型。柔性KBK是德國某公司的原始產品設計，剛性KBK是在柔性基礎上迭代升級的產品。鋁合金軌道則是近年來在特定場景下廣泛應用的新型軌道。

三種軌道在截面形狀、成型工藝、連接方式、承載能力和適用場景上均有顯著差異。理解這些差異，是正確選型的前提。

二、柔性軌道：靈活多變，輕載首選

結構特點

柔性KBK軌道采用Ω型截面，由兩片鋼材對稱焊接而成。常用的是KBKII型軌道，多根軌道可用高強度螺栓連接。彎軌的轉彎半徑為1.5m，可搭配直軌組成各種走向的軌道系統。

關鍵參數

成型工藝：兩片鋼材焊接成Ω形

壁厚：約4mm

額定載重：≤2噸

標準單跨：不超過10米

支撐中心距：30cm至3m（取決于起重量）

1噸載荷時主梁跨度：約9m

優點

柔性軌道采用模塊化設計，由標準組件構成，支持彎曲調整布局，輕量化結構便于快速拆裝。由于軌道吊點結構的原因，可根據用戶要求定制提升高度。柔性鉸接結構可搭配彎軌、道岔搭建循環產線，自重輕、安裝改線便捷。對頂部支撐結構的要求相對較低，普通混凝土屋架或輕鋼結構廠房即可安裝。

局限性

柔性軌道采用柔性連接方式，主梁行走時會出現一端先啟動、另一端后啟動的現象，產生偏斜和回彈，影響定位精度。開口截面抗扭剛度有限，軌道安裝水平度和吊掛間距對運行平順性影響較大。由于軌道強度及配件的限制，噸位超過1噸時需采用雙梁設計。

適用場景

柔性軌道適用于臨時生產線、頻繁變動的作業環境或需要節省空間的情況。典型場景包括：電子裝配、小件倉儲、設備檢修等低頻多變工位；流水線、輕工裝配、工位搬運；現代化輕工業生產線、倉儲與物流作業區。

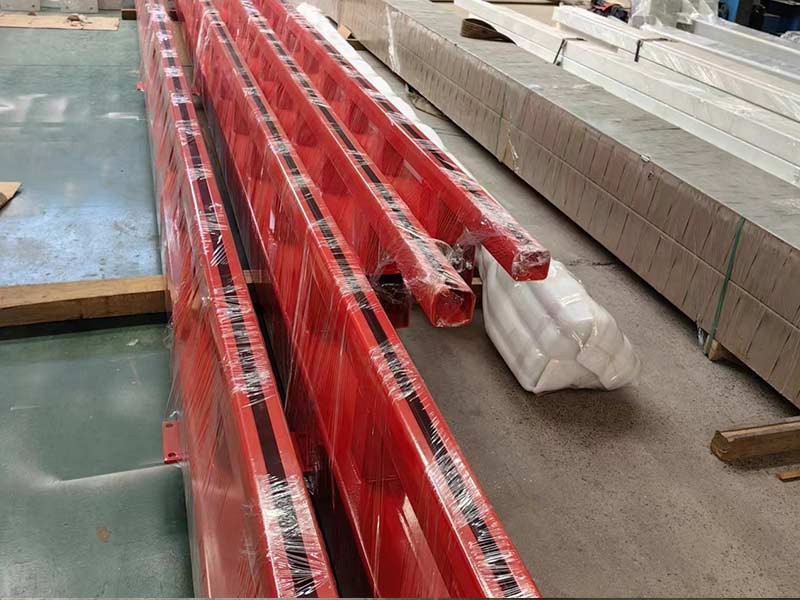

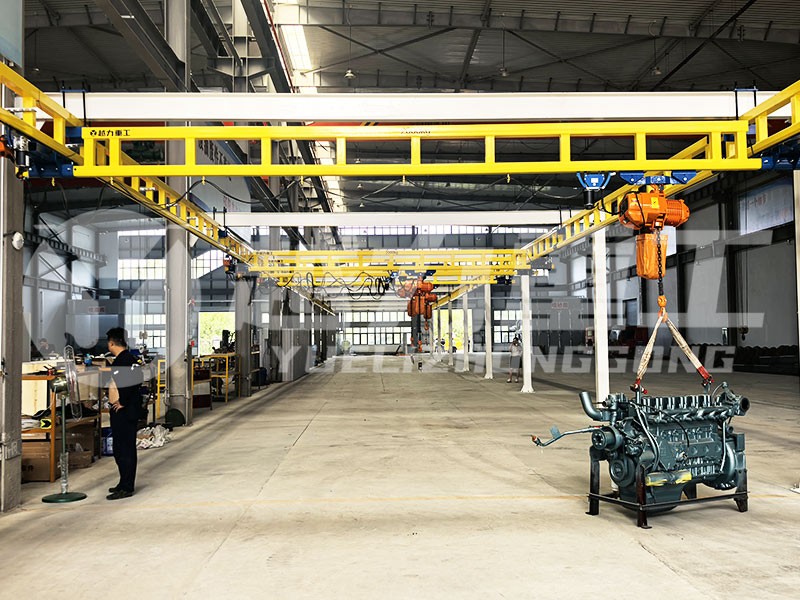

三、剛性軌道：大跨度重載，穩定精準

結構特點

剛性KBK軌道采用C型鋼材一次冷軋成型。這種工藝避免了焊接應力集中問題，強度與穩定性更高。

剛性軌道全部采用剛性連接，工字鋼與型軌連接、型軌與主梁連接均通過鋼板和螺絲直接固定，軌道與主梁通過套管直接鎖緊。動載或空載時不會產生橫向或縱向移動。

關鍵參數

成型工藝：一次冷軋成型

壁厚：4mm至6mm

額定載重：1噸至3噸

標準單跨：可達14米

主梁跨度：可達10m（單梁）

支撐間距：自立式6m至9m，懸掛式1.6m至9m

優點

剛性軌道結構穩定，承載能力強，抗沖擊性突出。高質量冷軋型鋼及鞏固的桁架結構可確保操作的可靠性和安全性。主梁兩端同時啟動運行，不會出現偏斜和回彈，定位精準。桁架結構設計使2噸以內均可采用單梁設計。嵌入式吊架設計能有效節約凈空空間。

局限性

剛性軌道自重較大，對廠房的支撐結構有更高的承載力要求。安裝時需要激光水平儀校準、地腳螺栓精確定位，施工標準比柔性軌道嚴格。調整布局需重新鋪設，靈活性不如柔性軌道。鋼材易腐蝕，需要定期維護和防銹處理。

適用場景

剛性軌道適合長期穩定運行、高承重需求場景，如自動化生產線或重型物料搬運。典型場景包括：模具搬運、重物吊裝、設備維護、鋼鐵冶金；大型模具、鑄件上下料、長跨精密裝配；汽車工業、造船工業等。

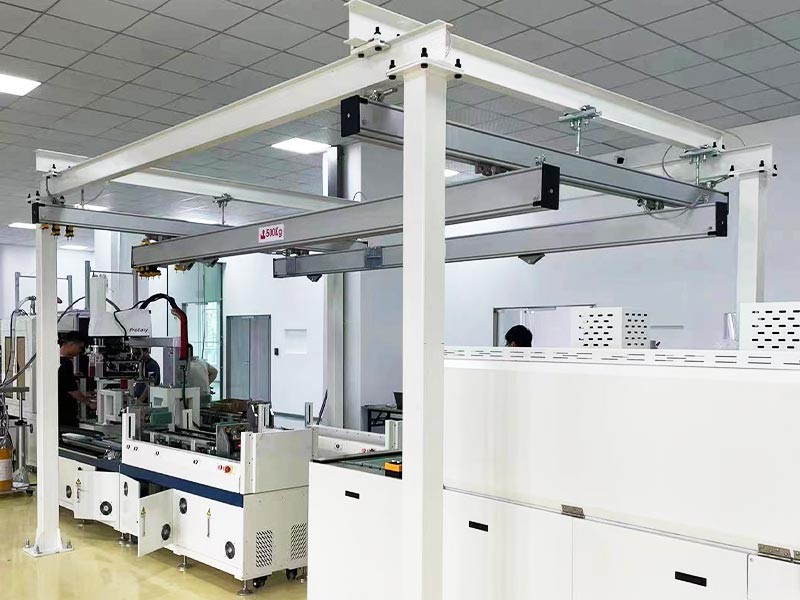

四、鋁合金軌道：輕量潔凈，高頻首選

結構特點

鋁合金KBK軌道采用鋁型材擠壓成型。材質從鋼換成鋁合金，整套邏輯隨之改變。鋁合金密度只有鋼的三分之一，軌道自重大幅銳減。軌道表面經過陽極氧化處理，耐磨耐腐蝕。

鋁合金軌道系統包括懸掛裝置和移動小車，通過精密導向?qū)崿F(xiàn)高精度定位。模塊化設計使安裝和改造更加便捷。

關鍵參數

材質：高強度鋁合金型材

額定載重：125kg至2000kg

標準單跨：不超過10米

運行阻力：拖拉阻力低于0.3%

噪音等級：較低

優點

鋁合金軌道自重最輕，在三種材質中表現最佳。輕量化設計不僅降低了廠房承重壓力，也讓操作更加輕便。運行阻力小、運轉平穩、噪音低。具備優異的耐銹耐磨防腐蝕性，不掉漆，適合無塵車間、食品廠、潔凈室等場合使用。系統幾乎免維護。可集成內置滑觸線。模塊化組合相比鋼軌大大降低產線故障停工時間。

局限性

鋁合金軌道載荷上限一般不超過500kg（部分可達2000kg）。鋁的彈性模量約為鋼的三分之一，同等載荷下的變形更大。超載對鋁合金軌道的傷害比鋼軌道嚴重得多——變形不可逆、無法校直，必須嚴格在額定載荷以內使用。初始投資略高于鋼材KBK。

適用場景

鋁合金軌道多用于潔凈車間、室內物流等對環境要求較高的場所。典型場景包括：潔凈車間、食品加工、制藥生產、電子裝配、高頻操作的輕載環境；無塵室、凈化車間等對環境清潔度要求高的場合；需要頻繁手動推拉操作、對操作輕便性要求高的工位。

五、三種軌道核心對比

六、怎么選？按工況三要素決策

選型決策流程

第一步：看載荷重量

單件≤500kg：三種軌道均可，結合其他因素判斷

單件500kg-1噸：柔性軌道或剛性軌道均可

單件1噸-3噸：剛性軌道（柔性軌道不滿足承載要求）

第二步：看跨度大小

跨度≤10米：柔性軌道或剛性軌道均可

跨度＞10米：剛性軌道（柔性軌道在跨度超過10米時撓度增大，即使載荷不大也建議走剛性）

第三步：看環境要求

潔凈車間、無塵室、食品廠：鋁合金軌道（不掉漆、不生銹、免維護）

潮濕環境：鋁合金軌道（天然防腐）

普通車間：柔性或剛性軌道均可

典型場景推薦

七、越力重工的相關產品與服務

越力重工同時提供柔性、剛性、鋁合金三種軌道類型。剛性軌道單跨可達14米，載荷上限3噸；鋁合金軌道載荷范圍125kg至2000kg，陽極電鍍防腐處理，摩擦阻力相比鋼制軌道低50%；柔性軌道適用于輕載、多變的作業場景。

越力重工擁有B級特種設備制造和安裝、改造、維修許可證，通過9001質量體系認證。公司集研發、設計、制造、安裝、服務于一體，可提供全國范圍內的上門測量、設計、出圖與安裝服務。對于拿不準選哪種軌道的用戶，建議聯系廠家到現場實際勘測，由技術人員根據載荷、跨度、環境等參數推薦最合適的軌道類型。

八、總結

KBK柔性軌道、剛性軌道和鋁合金軌道的核心區別在于截面形狀、成型工藝和材質：

柔性軌道（Ω型鋼） ：兩片鋼材焊接成型，柔性連接，適合1噸以下輕載、路徑多變、頻繁調整的工況

剛性軌道（C型鋼） ：一次冷軋成型，剛性連接，適合1-3噸重載、大跨度、高精度固定的工況

鋁合金軌道：鋁型材擠壓成型，輕量耐腐蝕，適合500kg以下高頻輕載、潔凈車間、潮濕環境的工況

選型時把握三個關鍵：載荷多大、跨度多長、環境多嚴。拿不準時，建議聯系專業廠家到現場實際勘測，用數據說話。
